養過小雞的朋友都知道，一只雞從孵化到破殼出殼需要大約 20 天左右的時間，而且在這期間你需要不斷地調試室內溫度，以期出殼的小雞成長達到最佳狀態。在這 20 多天里你需要不間斷的看著養雞場的溫度，實時兼顧，每天調試，萬一某天實在太忙忘記調整或者錯過時間，小雞的生長就會出現問題，最可怕的是種種心血付之東流。那么有沒有一種裝置或者設備能夠解放雙手，隨時感應周圍環境變化，實時調節溫度?
今天小編就帶來了解一款全自動養雞場溫度控制系統，希望看到最后能夠幫到大家 。
產品簡介
PRODUCT DETAIL
養雞場溫度控制系統， 通過高頻電磁加熱設備配合智能 PLC 及人機控制系統以及供暖循環系統，實現對養殖棚內部溫度進行智能化、自動化控制。 為了達到養殖棚內最佳的養殖環境而設計的一整套智能溫度控制系統。

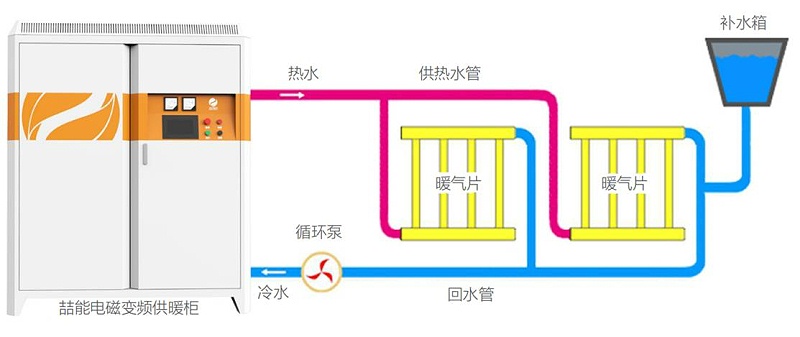

主要設備及原理圖
Main Equipment and schematic Diagram
|
1 |
喆能電磁變頻供暖柜（3管） |
1套 |
|
2 |
循環供暖回路 |
2組 |
|
3 |
PLC觸摸屏智能控制系統 |
1套 |
控制要求
Control Requirement
1. 主控制界面
養殖場分棚1和棚2，兩個棚均為獨立溫控系統，包括循環水泵、預設溫度、實際溫度等，可通過啟停水泵方式單獨控制，兩棚共用一套管供暖柜，如圖運行狀態。

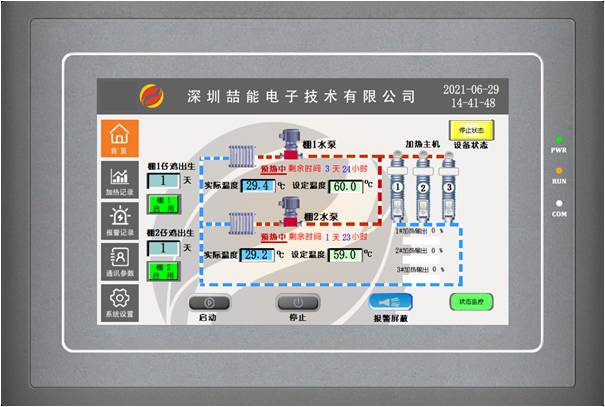

停止狀態

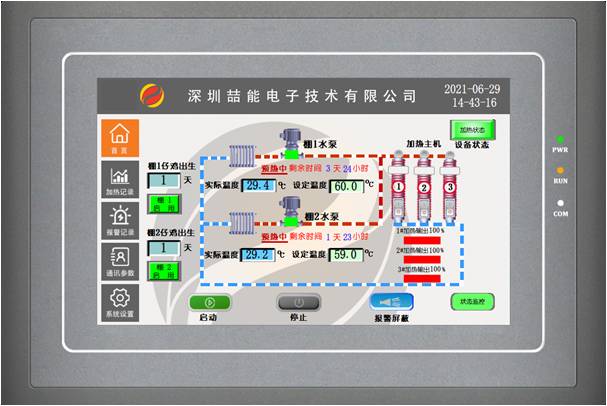

加熱運行狀態
圖中2種形態分別是棚1和棚2單獨運行，控制溫度互相不影響。
2.主控制界面按鈕說明
1）啟動按鈕，當設備無故障，場內溫度設定完成后，可按該按鈕啟動供暖設備，灰色為未啟動狀態，綠色為設備運行狀態。
2）停止按鈕，當需要停止設備時，按下該按鈕可停止加熱主機以及循環水泵，設備處于停止狀態。
3）養殖棚啟用按鈕，默認情況下是啟用狀態，如客戶需要停止使用，可以長按此按鈕2秒以上即可關閉，在關閉狀態下，該棚的溫控及循環系統不會啟用
4）數值顯示，顯示當前家禽已出生天數，包括未入棚天數以及入棚天數之和。
5）實際溫度和設定溫度顯示
6）加熱供暖主體，運行狀態下顯示紅色，管道內液體正在加熱，加熱主機運行必須保證循環系統中有水流運行，3管加熱體供棚1棚2共同使用，只有2邊棚內溫度均達到預設溫度時，加熱體才會停止加熱。
7）供暖循環水泵，用于給養殖棚內循環供暖使用，同時每個棚內的循環水泵還用于控制棚內溫度，當溫度到達時水泵停止工作，當設備按下啟動鍵時，循環泵首先啟動。
8）剩余預熱時間提示：當設備養殖棚內需要預熱時，設定后啟動，該區域?qū)@示目前狀態下預熱剩余的時間，時間結束后棚內才按養殖周期設定運行。
9）加熱輸出功率顯示：顯示當前狀態下機芯的輸出功率百分比。
10）設備運行狀態顯示：顯示設備當前的運行狀態，正常狀態為加熱狀態，設備停止加熱為停止狀態，當設備出現故障時會顯示設備異常。
11）報警狀態條顯示：顯示設備當前運行時的報警，只有當警報解除時，該條消息才會消除，如未解除，該報警將會在該區域一直滾動顯示。
注：在報警情況下設備將不會正常運行，直到查明原因解除報警，系統才會正常運行。

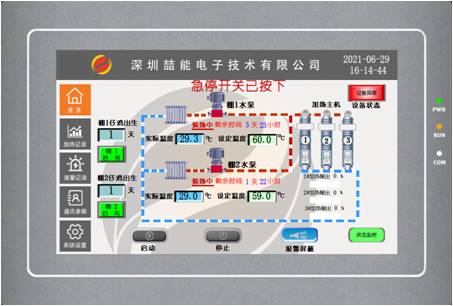

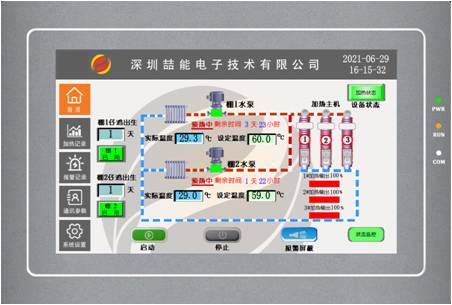

設備正常運行狀態下 設備異常運行狀態下

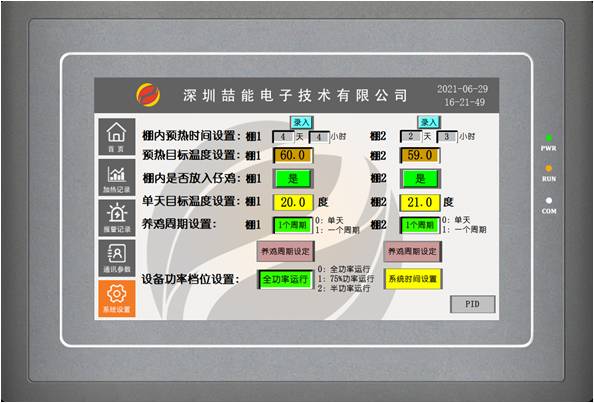

系統參數設定界面
System Parameter setting interface
主要功能是：1）可設定單天溫度控制； 2 ）養殖一個周期時間溫度設定（周期溫度設定可按屏幕中間的界面按鈕進入到相應的參數設定界面） 3 ）預熱時間及溫度設定，如下圖：

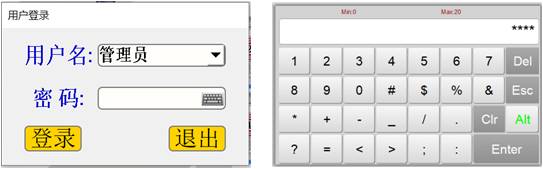

注：進入系統參數設定界面需要管理員密碼登錄，鍵盤輸入“9999”可進入設定界面 。

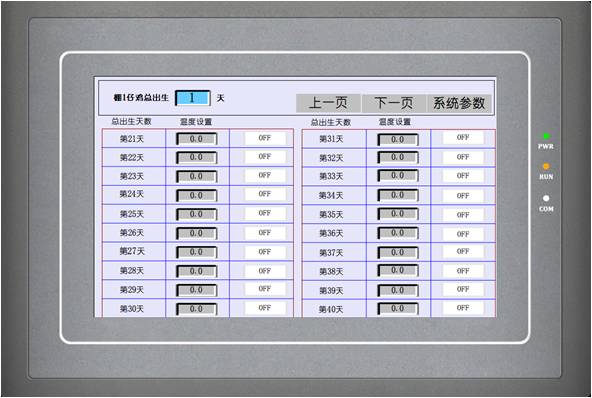

周期時間溫度設定界面
Periodic Time Temperature setting interface
周期時間溫度設定，該功能最大設置周期時間為60天，設定周期溫度后，系統將按此周期時間內溫度運行，周期內每天的運行溫度都可以單獨設定，棚 1 和棚2溫控系統獨立分開設置。

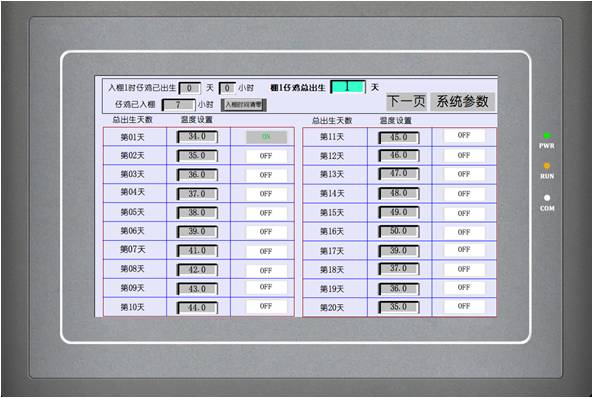

周期溫度設置-1
周期溫度設置-2
1）入棚前時間設定，此功能設定可確定仔雞總出生的時間，方便系統準確運行目前需要的溫度。
2）記錄仔雞總的出生時間和入棚的總時間。
3）周期時間內每天的溫度設置，后期系統運行按此周期內每天的溫度執行。

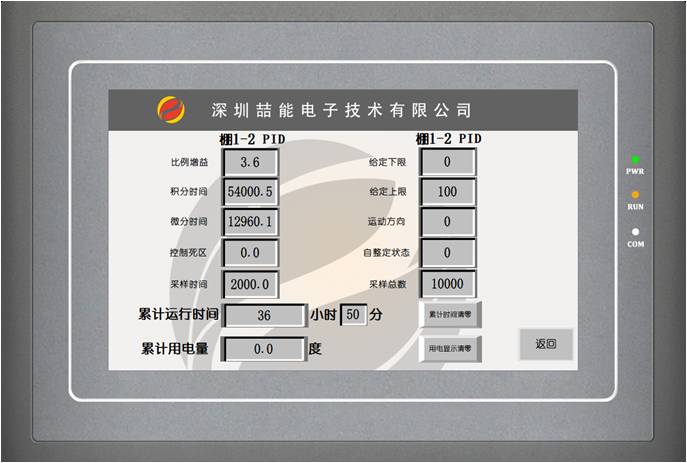

PID溫度調節設置
PID Temperature Setting
系統溫度控制輸出采用PID調節，從而實現溫度調節更智能更準確， PID參數可根據實際使用環境進行調節。
注：PID初期運行需要對其進行自整定，運行前需在“自整定狀態”欄鍵盤輸入“ 1”讓PID進行自整定操作，棚1 和棚2均為獨立的PID控制。
1）自動記錄系統累計的運行時間，如需清零可按右邊按鈕。
2）自動記錄系統運行時全部的用電量情況，方便了解相關用電情況。
數值及報警監控
Numerical and Alarm Monitoring
系統運行過程中，可以實時了解相關機芯運行參數以及溫度控制情況。

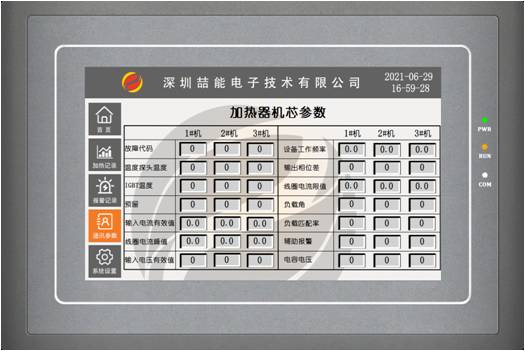

機芯運行參數界面

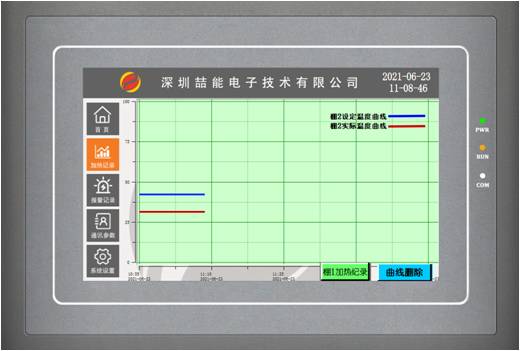

溫度運行曲線界面

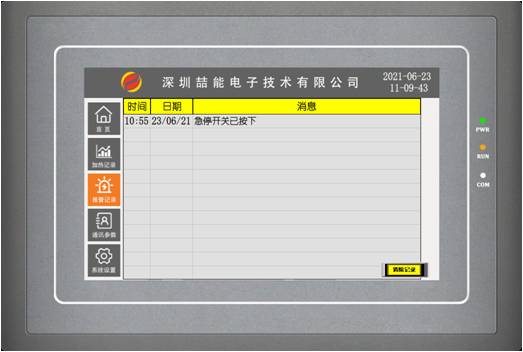

實時報警監控界面
